Cómo hacer un trísquel

Al borde de la locura debería estar yo cuando diseñé este trisquel que mi tío Pepe materializó en plata y que ahora lleva mi hijo. Me he reencontrado con este regalo del recuerdo que ya creía perdido y la verdad es que no sabía en qué blog ponerlo pero como el hallazgo de los centros de los diferentes segmentos circulares que componen el trísquel me parece ahora un esfuerzo de lo más científico (y una muestra de locura total), publico aquí el correspondiente diseño.
El trísquel es un símbolo geométrico compuesto de tres cuerpos simétricos alrededor de un punto central. Se asocia a la cultura celta, y de hecho lo usaron extensamente en representación del cuerpo, la mente y el espíritu. Sin embargo existen numerosas representaciones neolíticas, muy anteriores a la cultura celta, e incluso se reconoce en otras culturas, como la japonesa, por lo que darle un único significado es imposible.

En general es un icono que se ha usado como amuleto o como "herramienta de curación". En la cultura celta lo portaban los druidas, por lo que es evidente su sentido mágico. También en la cultura celta se le daba un significado astral y de evolución y aprendizaje.

Para mí, allá por los dieciocho-veinte, era sencillamente un símbolo de mi música, de mis amigos, de mi identidad. Coco, Bowman, están representados en el trísquel. El otro brazo debo ser yo.


Paso 1: triángulo, círculos tangentes y ejes

Aquí tracé un círculo segmentado en seis sectores idénticos de sesenta grados. Tomé tres puntos de intersección entre los diámetros trazados y la circunferencia de modo alterno y éstos me sirvieron para trazar un triángulo inscrito.

Desde el centro de la circunferencia anterior, creo una nueva circunferencia inscrita en el triángulo recién trazado.


Paso 2: estrella de David

Del mismo modo que el descrito en el paso 1, creo dos triángulos inversos e inscritos en la circunferencia pequeña, al modo de la estrella de David.

En este momento puedo determinar los puntos A y B, siendo el primero la intersección entre el diámetro horizontal de las circunferencias y los dos triángulos de la estrella. B es la intersección entre el eje horizontal y la circunferencia inscrita en el triángulo mayor. Tomando estos dos puntos A yB, trazo una mediatriz perpendicular al eje horizontal, que me sirve para determinar el tamaño del siguiente círculo inscrito, de tamaño menor al anterior. ¿Qué tal? Yo ya me estoy volviendo loco.


Paso 3: buscar los centros para los distintos arcos que conforman el trísquel

Ahora, se prolongan los lados del triángulo invertido. Ésto servirá para saber dónde se produce un cambio de curvatura al trazar el perímetro del trísquel.

También trazo tres semicírculos con centro en la intersección de la estrella de David con el triángulo externo (puntos B). El tamaño de estos arcos viene dado por la tangencia con el triángulo superior de la estrella.

Se marcan como puntos A las intersecciones del círculo interior con los tres arcos semicirculares. Se marcan también los vértices del triángulo externo como V. Los puntos D son la intersección de cada lado prolongado del triángulo invertido con los arcos recién trazados.

Se une V con D, prolongándolo hasta el triángulo exterior. El corte con dicho triángulo determina los puntos C.

Ahora tenemos la zona más externa de todo este tinglado, pero circunscrita a la circunferencia del paso 1, segmentada en varias áreas que llamo 1 y 2. Esto en realidad no sirve para nada, je!


Paso 4: tomar el compás y dibujar

Ahora queda tomar el compás y trazar arcos desde las posiciones A, B y C tal y como muestra el dibujo. En el brazo inferior del trísquel se ven los radios de los arcos a trazar.

El efecto sombreado se consigue simplemente trazando arcos desde dichos puntos A, B y C pero con un radio ligeramente superior.

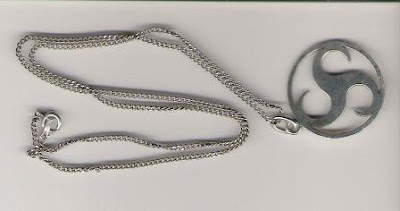

Y una vez cometida esta fechoría, he aquí el resultado en material noble y con la interpretación de un joyero como era (está jubilado) mi tío Pepe, que además fue picador de toros:
